广州佳环电器科技有限公司

YT-017-60A氧气源臭氧发生器

一：臭氧发生器的组成

1：产品组成：臭氧发生器单元、220V/50HZ（可根椐当地要求制作）臭氧电源、不锈钢外壳、外置无油空压机、内置冷凝系统、干燥过滤装置、制氧系统，电流表、电压表、臭氧指示灯、电源指示灯、风扇、臭氧浓度调节旋钮。

2：产品特点：智能型钛脱石英管结构臭氧发生器，超长寿命设计、臭氧浓度高，其功率、体积比同类产品都小。

3：冷却方式：风冷+水冷。

4：气源：空气源。

二：臭氧发生器产臭氧基本流程：

    无油空压机（压缩空气）

      ↓

    冷凝干燥系统（冷却无油空压机提供的空气温度）

      ↓

    精密过滤器、全自动电磁阀（过滤冷凝系统冷却后的空气中所产生的水珠，然后经过电磁阀排出）

      ↓

    制氧系统（制造浓度高达93%以上的纯氧气）

      ↓

臭氧发生器单元（经过高压放电分解氧气形成臭氧）

三、近观图：

四、产品功能：

1）过压过流电路保护。

2）气源：氧气源（内制氧系统，自动实现氮氧气分离）。

3）冷却方式：水冷+风冷（加快发生管热量散发）。

4）臭氧浓度：60-80mg/L （高浓度臭氧）

5）浓度调节器（可调节臭氧浓度）

五、参数资料：

臭氧机参数：

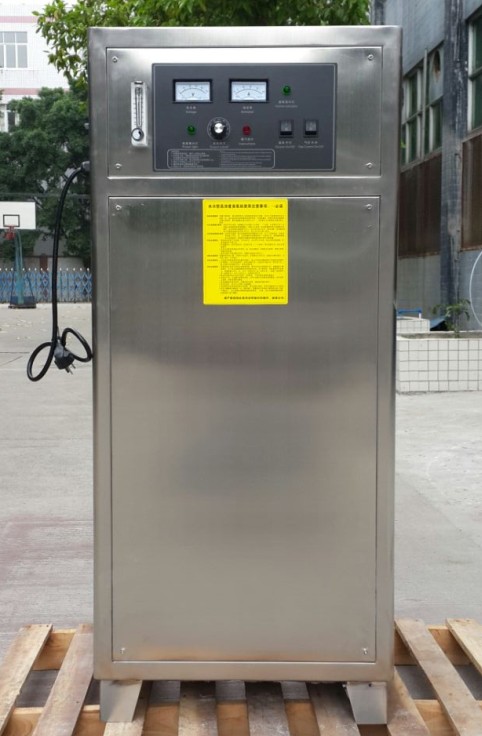

臭氧机正面图片：

空压机参数：

空压机图片：

六、报价：

臭氧机+空压机一套 ： 来电详谈

七、配套

设备出厂时，配备5米硅胶管，1个保险丝，合格证，保修卡，使用说明书。

八、售后服务

设备保修壹年（易损件除外）设备如出现故障，购方需要说明设备情况，供方当日回应。

九、使用注意事项：

各种严格无菌消毒空间，如接种室消毒，制药厂车间，食品管道消毒等；

各种水处理中，如纯水消毒，井水消毒，水产养殖育苗，污水降解cod,泳池水消毒，自来水消毒除味等；

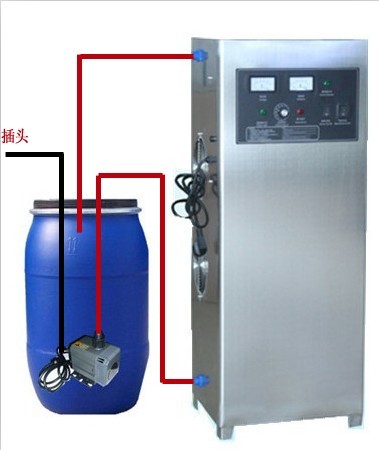

附上冷却水安装图片：

1、环境条件及设计条件

  1.1环境条件

  1.1.1 温度: 年平均气温12.1℃，最低温度＞0℃，最高温度38.8℃。

  1.1.2 湿度: 年平均相对湿度61.5%，月平均最高相对湿度85%，月平均最低相对湿度35%。

  1.1.3 大气压: 年平均压力101.59KPa，最高压力104.5KPa，最低压力98.6KPa。

  1.1.4 冷却水: 一般工业自来水。

  1.2设计条件: 臭氧发生器按室内安装要求设计，使用方应确保设备在设计条件范围内运行。

  1.2.1温度: 臭氧发生器设计环境温度范围为0—40℃。

  1.2.2湿度: 臭氧发生器设计相对湿度≦75%。

  1.2.3冷却水温度: 臭氧发生器设计冷却水温度＜30℃。

  1.2.4大气压: 臭氧发生器按标准大气压设计，即大气压为101.3KPa。

  1.3气源条件: 臭氧发生器为空气源，气源露点要求＜-23℃。

  1.4电源条件: 室内有220v/50Hz交流电源，部分臭氧设备同时需要用到380V/50Hz交流电源。

2、臭氧发生器设计、制造和检验标准

2.1 臭氧发生器设计、制造标准

   2.1.1、中华人民共和国城镇建设行业标准CJ/T3028.1-1994《臭氧发生器》；

   2.1.2、国家环境保护总局中国环境保护产品认定技术条件HCRJ058-1999《臭氧发生器》。

 2.2 臭氧发生器检验标准

   2.2.1、中华人民共和国城镇建设行业标准CJ/T3028.2-1994《臭氧发生器臭氧浓度、产量、电耗的测量》。
